新品有料 | 定位銷孔廢料脫扣器 |

返回發布時間：2023-12-05 閱讀次數：1554 來源：武漢東風科爾模具標準件有限公司

武漢科爾精密科技致力于技術創新、持續改進、標準互換、精益生產，深入客戶模具制造車間及沖壓現場，解決客戶所遇之困難，讓模具設計更簡單、制造更快捷、維修更方便。

沖壓工藝中，在完成制件的成型折彎整型后，需要對制件進行修邊，修邊模具要按照預設的修邊線切除成型后多余的廢料。在工藝孔附近余料少，位置窄的地方，受結構限制，設計者不易設置壓料裝置，導致切除難度大、上模廢料刀被擠斷、易產生毛刺、切料不準等問題。

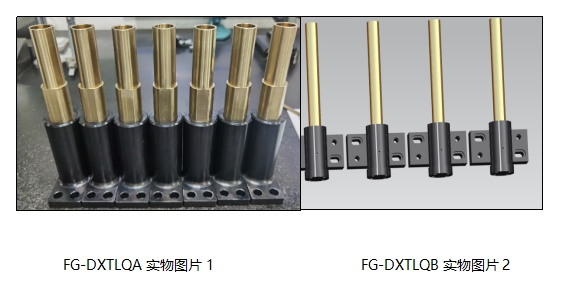

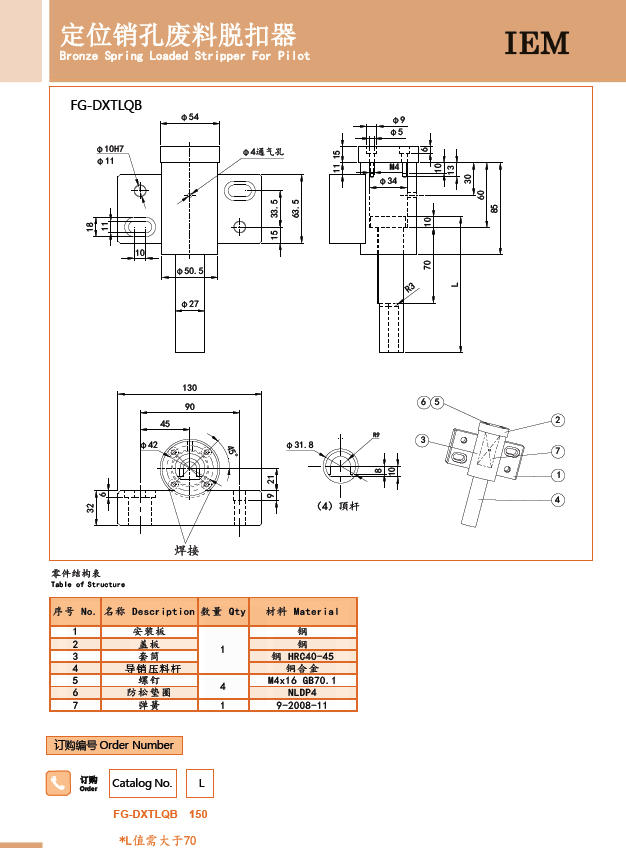

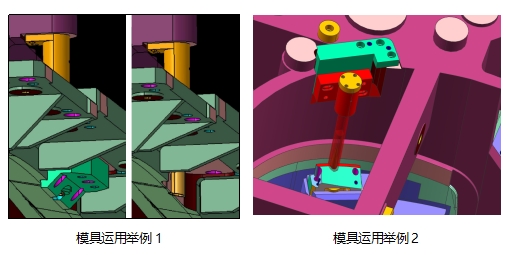

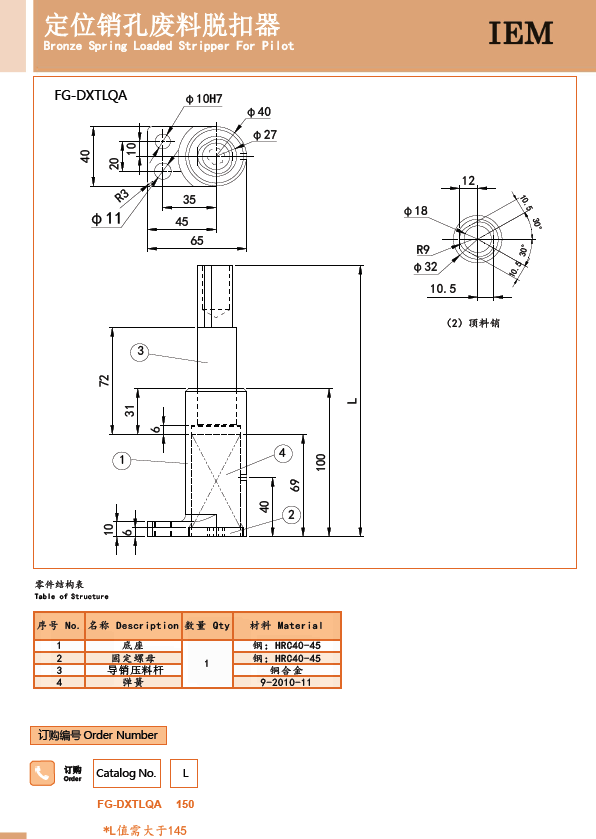

為幫助客戶解決這一難題，特推出新品FG-DXTLQ定位銷孔廢料脫扣器，用于外板模具精定位孔處切邊壓料，更好的完成廢料的切除。

它相對于傳統壓料修邊結構而言，有以下優勢：
01、充分利用制件工藝孔，定位銷定位板料，同時引導脫扣器導銷壓料桿向下運動。

02、脫扣器導銷壓料桿可以替代壓料芯對制件狹窄位置或空間不足之處進行壓料。

03、脫扣器組件自帶彈簧，可起到壓料作用。

04、導銷壓料桿避開定位銷和切斷刀，有效利用空間，導銷壓料桿仿形加工，更加貼合制件型面。

05、導銷壓料桿為銅合金材料，耐壓耐磨，不易對制件產生壓痕。

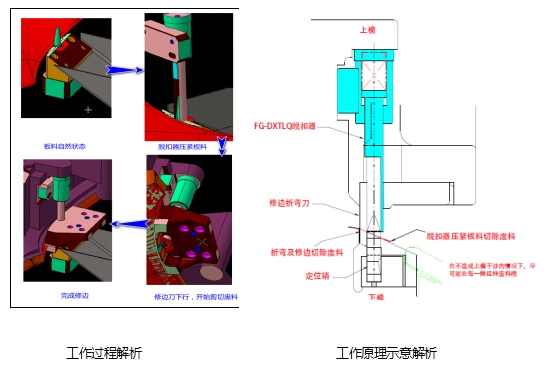

制件在自然狀態下由下模定位銷定位后，脫扣器隨上模一起向下運動，脫扣器導銷壓料桿接觸到定位銷后引導并開始?jí)壕o板料，修邊刀下行接觸到板料開始剪切廢料，切斷后，模具上模打開分離，脫扣器繼續頂扣廢料，防止廢料粘貼切斷刀上行。待切斷刀完全分離，脫扣器與廢料分離，廢料掉落至廢料滑槽中，完成修邊動作。
