舉升器的應用比較廣泛，如果舉升器在頂起過程中發生傾斜，會影響零件的生產。那么武漢科爾的舉升器是如何確保穩定性均衡的呢？下面讓我們一起來看一下：



產品功能介紹——上下浮動、行程可調、噪音降低。

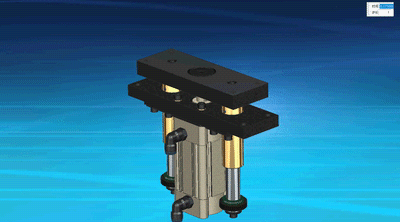

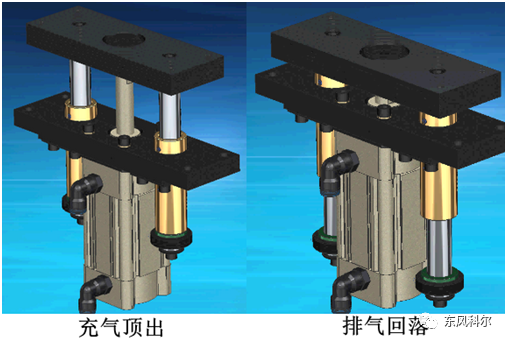

1.氣缸舉升器，由氣缸組件、固定板、雙導向組件、浮動板組成。當氣缸充氣時，浮動板被氣缸頂出；當氣缸排氣時，浮動板回落。

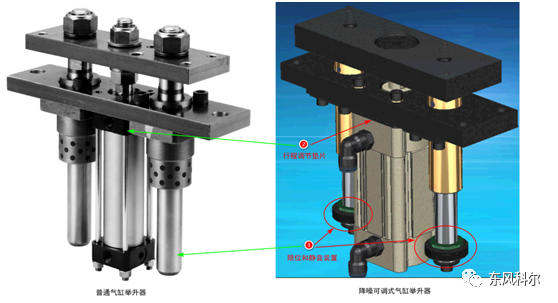

2.在運動的過程中，雙導柱一方面起到導向作用，另一方面可以防止浮動板的晃動。區別于一般的氣動舉升器，我司產品在雙導柱底部設置了行程限位和靜音裝置。

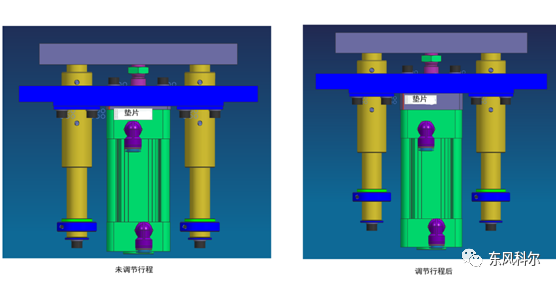

3.調整墊片的厚度可以根據需要定制，行程可以以1mm為單位進行調節，極大的改善了舉升器行程依賴氣缸行程的現象。需注意，根據行程調節的范圍，氣缸的行程需大于調節范圍。在舉升器運動的過程中，底部聚氨酯墊圈可以緩沖推拉力，也可以降低噪音。



產品應用——板料定位、取料輔助。

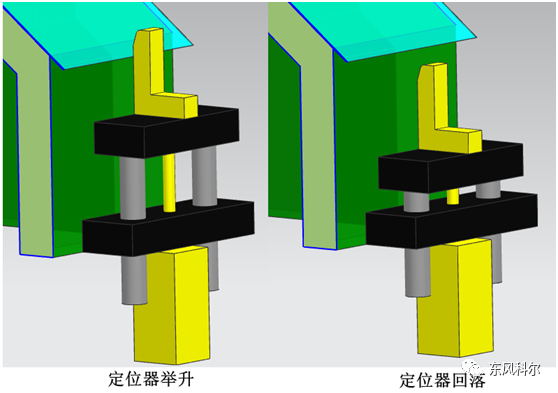

板料定位—氣缸舉升器在模具中較為常見。當板料起伏較大，在投料、取料的過程中，板料可能會與定位器干涉。如果采用氣缸舉升器，將定位器安裝在浮動板上，定位器可以上下浮動，在投料、取料時，可根據需要將定位器抬起、放下，進而加大料片進出模具的空間。


取料輔助—在翻邊整形模具中，料片成型后，會吸附在凸模上，不易取出。此時可使用氣缸浮動托料裝置，常見的氣缸托料裝置有兩種：氣動翻邊頂出器和聚氨酯托料器。







舉升器在東風科爾客戶處案例說明：

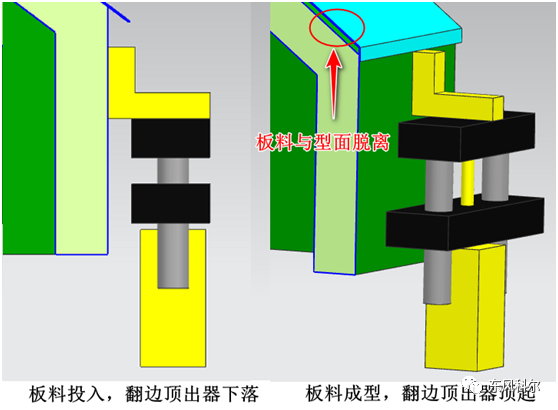

氣動翻邊頂出器，是將翻邊頂出鑲塊裝在氣動舉升器浮動板上。當氣動舉升器頂起時，鑲塊可以將成型后的板料邊緣頂起，使板料與型面脫離。板料未成型時，翻邊頂出鑲塊隨氣動舉升器落下，不與板料接觸。

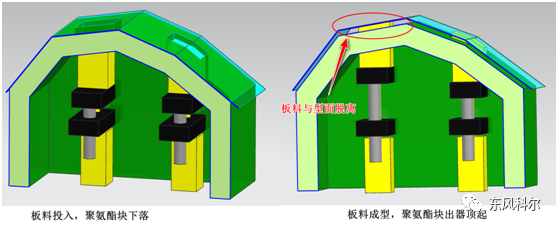

氣動聚氨酯托料器，是在氣缸舉升器頂部安裝聚氨酯仿形塊，一般設置多處，可以直接將板料整體托起。
